《湘源修规》3.0版




  《湘源修建性详细规划CAD系统》3.0版

[2017-6-28]


一、软件简介
  "湘源修建性详细规划CAD系统"是一套基于AutoCAD平台开发的城市修建性详细规划设计辅助软件。适用于修建性规划设计、修建性总平面设计、建筑总平面设计及园林绿化设计等,包括日照分析、土方计算、现状地形分析等功能。它以AutoCAD为图形支撑平台,全面支持Windows XP、Win7、Win8、Win10操作系统。




二、开发背景

 1、时代发展的要求
  随着数字城市、三维城市、三维地图等技术的不断更新,城市规划的设计和管理需要更加高效化、信息化、网络化的应用工具。
  随着中国经济建设的飞速发展,城市正在发生着日新月异的变化,科学技术也在不断的应用和更新,原始的手工绘图在城市规划中已基本淘汰,科学化、信息化、网络化的设计和管理日益广泛应用到城市规划之中;伴随三维城市、数字城市、三维地图等在城市规划之中开始应用,这对城市规划的设计和城市规划的管理提出了更高的要求。


 2、现有工具的局限
传统的城市规划与设计采用二维平面设计软件(如AutoCAD和PHOTOSHOP等),存在图纸与文字不一致、图纸不能统一、难以入库管理、规划管理与设计不能对接、设计师难以进行三维构思,各种数据、指标需要人工统计,大量的规划需要人工审查等问题,制约着城市规划设计与管理的发展。
所以,我们致力于规划系列软件的研发。


 3、开发研制的意义
  1)方便设计。本软件力求能最好地表达设计人员的设计意图,尽可能自动完成非创造性工作,极大地提高修建性详细规划编制效率。方便城市规划设计单位作业;
  2)方便管理。本软件力图以严谨、准确为前提,进一步提高规划管理审批工作的效率和水平。方便城市规划审批、管理,促进规划设计和规划管理的统一,提升整体规划管理水平。
  3)方便共享。本软件总结多年实践经验,结合最新规范,统一电子制图标准,推进信息共享和公开工作的顺利开展,有利于城乡规划信息化建设。
  以上就是软件的研发背景及研发的意义,下面我对软件情况进行介绍


三、功能介绍

 1、软件定位
  基于AutoCAD平台开发的城市修建性详细规划设计辅助软件。适用于修建性规划设计、修建性总平面设计、建筑总平面设计及园林绿化设计等。 包括日照分析、土方计算、现状地形分析等功能。
  使用的单位主要面对:规划设计单位、规划管理单位、建筑设计单位、房地产开发公司等。


 2、设计思想
  体现"以管理为中心、以应用为导向、以数据为基础"的建设思路,确立"高起点要求、以规划设计及规划管理为主、以展示为辅"的建设方针。
  1)实用性和易用原则。系统能够满足市规划局电子方案管理的需求,适应各业务角色的工作特点,易于使用、管理与维护。系统遵照标准的用户界面设计规范,充分考虑规划业务人员与管理决策人员的操作习惯,通过人性化界面提供友好辅助与服务。
  2)标准化和开放性原则。系统的建设要严格按照国家、地方和行业有关的标准和规范,如空间数据的分层编码、数据的质量、元数据标准等。在系统构架、应用技术、选用平台方面都必须要有较好的开放性。完成的系统各个模块之间是开放的、局内数据资源和信息在制度保障下自由流动、和其它专题应用系统能顺利对接,构成一个开放的、易扩充的、稳定的,并具有统一软件平台、统一标准、统一数据的开发系统。
  3)先进性原则。系统在设计思想、系统架构、应用技术上均要尽可能采用最先进的技术、方法、软件、硬件设备等,确保系统有一定的先进性、前瞻性、扩充性,符合技术发展方向,延长系统的生命周期,保证建成的系统具有良好的稳定性、可扩展性和安全性。
  4)高可靠性原则。系统必须在建设平台上保证系统的可靠性和安全性,设计中可有适量冗余及其它保护措施,平台和应用软件应具有容错性,稳健性等。系统必须有足够的健壮性,在发生意外的软硬件故障、操作错误等情况下,一方面能够保证回退,减少不必要的损失;另一方面能够很好地处理并给出错误报告。
  5)高效性原则。系统的建设要严格按照国家、地方和行业有关的标准和规范,如空间数据的分层编码、数据的质量、元数据标准等。
  6)可扩展性原则。考虑到系统建设是一个循序渐进、不断扩充的过程,系统要采用积木式结构,组件化设计,整体构架要考虑系统间的无缝连接,为今后系统扩展和集成留有扩充余量。
  7)集成性原则。各分系统之间有机衔接。各子系统自成模块体系,不因个别原因导致所有系统的瘫痪。
  8)经济时效性原则。系统的建设在保证功能、性能指标的前提下,应尽可能降低成本,尽可能利用现有的资源,按计划在规定时间内实现系统的建设目标。


 3、功能模块
  软件包含13大功能模块,分别为:地形、道路、建筑、绿化、环境、管网、日照分析、土方计算、标注、图库管理、视图、电子沙盘、工具。


 4、功能特色

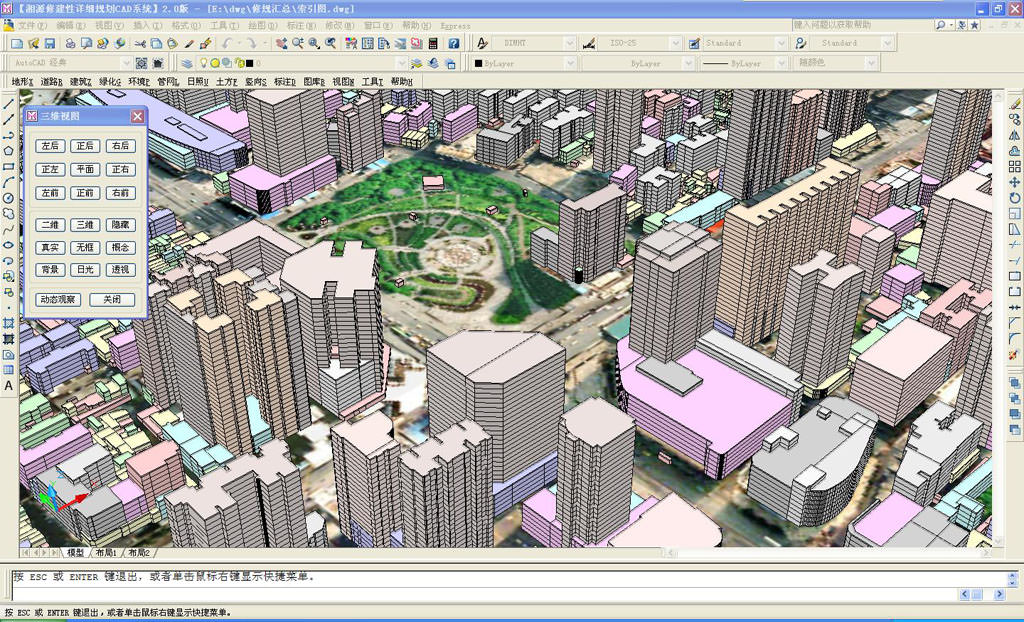

 1)全三维系统
  ·二维平面与三维模型一体化。
  ·使用三维精细建模技术,具有高仿真性。
  ·支持模型蒙皮技术。
  ·模型自动贴图技术。
  ·地形、道路、建筑、绿地、水面、铺地、树木、小品、  球场、台阶、挡墙、停车位等全部是三维对象。用户只需绘制平面图,立面及三维效果图由软件自动生成。也就是说平面图就是三维图。景观设计一直是规划总平面设计的一个重要内容,但以前设计师只能凭着自己的三维想象,进行高低错落的三维建筑空间设计,因而很难发挥设计师的设计水平。本软件的推出,用户可以对景观空间进行调整,例如可以自由调整各建筑物的体量、高度、位置及色彩,可以自由调整绿化位置、形状等。通过漫游或飞行,能直观体验总体的三维效果,因此方便用户对景观进行设计。
  ·软件所涉及的对象全部是三维自定义对象。例如地形、道路、建筑、绿地、水面、铺地、树木、小品、球场、台阶、挡墙、停车位等都是三维自定义对象。每个三维自定义对象即包含了平面要素及属性,又包含三维要素及自动贴图。

 2)自动生成图纸
  ·由黑白总平面图,自动生成彩色效果总平面图。
  ·由黑白总平面图,自动生成三维效果图。
  ·自动生成地形分析相关图纸。在设计制图中,许多图纸的内容是重复的,有些图纸仅仅反映内容不同,但使用原始方法,必须人工绘制每一张图,浪费大量时间。本软件能根据相关参数,自动生成相应的图纸。

 3)多套参数配色
  ·使用优选的配色参数,使图纸达到最优配色效果。
  ·支持多套配色方案,如亮丽型、暗淡型、夜景型、红色系、绿色系、蓝色系等。
  ·用户可以自己添加新的配色方案。软件通过聘请效果图制作公司的图形美术高手进行配色,能让软件自动生成十分漂亮的平面效果图及三维效果图。软件支持多种配色参数,选择不同参数,能生成不同色彩效果。

 4)自动计算指标数据
  ·自动统计总建筑面积、总基底面积、总绿地面积、总铺地面积、总户数、停车场个数、树种个数等。
  ·自动计算容积率、建筑密度、绿地率等指标。
  ·生成建筑情况一览表、苗木表。
  ·管线自动计算管径等数据。计算各种面积(尤其是计算绿地面积)是一件十分繁琐的事情,当图纸稍作修改,所有面积需要重新计算,因此常常花费用户大量时间。本软件能随时自动统计各种面积及指标,无需人工干预,因而提高了设计效率。

 5)具有造价估算功能
  ·自动统计总造价,为方案优选及评估提供条件。
  ·用户需要根据所在地的价格情况修改造价参数文件。

 6)日照分析
  ·采用高精度天文数据,精确计算太阳高度角、方位角及建筑阴影位置。
  ·时间跨度:公元前2000年至公元6000年,任意时刻。
  ·对地平视差及大气蒙气差进行了订正。
  ·与国际著名星空观测软件SKYMAP进行比较,计算结果完全一致。

 7)先进管网技术
  ·给水、排水、电力、电信等所有管线都采用三维自定义对象。
  ·给水管、污水管、雨污合流管能进行水力计算,并自动计算管径。
  ·通过拖动纵断面图能自动修改管底标高等。

 8)采用四种显示状态
  ·黑白平面显示状态。
  ·彩色平面显示状态。
  ·详图显示状态。
  ·三维仿真显示状态。

 9)电子沙盘工具
  ·对用户设计的方案进行虚拟仿真。
  ·可在设计方案中进行步行、漫游或飞行。
  ·能独立运行,可以和数据一起提供给甲方或领导,用于方案演示。

 10)提供了大量图库
  ·建筑图库:包括别墅、多层住宅、高层住宅、幼儿园建筑、小学建筑、中学建筑、行政楼、办公楼、酒店、商业建筑、文化建筑、会所、医院建筑、工业厂房等。建筑对象都包含了平面详图。
  ·绿化图库:包括树木、花草等。
  ·小品图库:包括园林建筑、亭子、塔楼、门楼、雕塑、石头、动物、车等。

 11)具有完善的软件接口技术
  ·支持导入和导出3DSMAX、SketchUp三维模型。包括材质及贴图。
  ·支持把平面效果图导出到PHOTOSHOP中,进行更进一步色彩处理。
  ·支持把图形及属性导出到ArcGIS中。
  ·支持把表格数据导出到MSEXCEL及MSWORD中。


5、软件优点
 1)设计高效化
  ·能够自动生成图纸内容、自动统计面积及指标、计算管线数据,提高设计效率,提高规划审批效率。
  ·软件自动化程度高,例如:自动生成道路、自动统计面积及指标、自动生成彩色图纸、自动生成三维图纸、管线自动计算管径等。通过自动生成相关内容,极大的提高设计绘图效率,把设计人员从制图中解脱出来。
  ·在规划审批方面,使业务人员摆脱了大量的面积计算工作。

 2)管理一体化
  ·提供标准成果,满足规划局规范审查管理功能。
  ·有利于规划公示,可以实现低成本规划信息建库,能够快速建立电子一张图,便于规划审查

 3)景观精细化
  ·将二维和三维结合在一起,自由调整各建筑物的体量、高度、位置及色彩,实现直观体验和实时互动。
  ·有利于景观设计及规划三维审查,
  ·随着信息化的发展,三维方案审批已成为规划管理的重要内容,但是由于真实的三维建模实现起来时间周期长,制作费用高,影响了三维技术在规划管理中的应用。本软件的推出,将能够自动生成三维模型,因此建模速度快。
  ·把二维与三维结合在一起,修改三维内容,二维内容自动修改,修改二维内容,三维内容也自动修改,有利于设计人员对景观进行实时调整。
  ·使用索引图分块浏览的方式,支持把大量的模型拼合在一张图张中,有利于规划三维审查。
  ·提供了电子沙盘功能,可以从任意角度,实时互动真实地看到设计效果,这是传统手段如平面图、效果图乃至动画等所不能达到的。

 4)图纸美观化
  采用参数配色,提供软件后期处理功能,可以达到美化图纸的效果。


四、软件应用情况

1、使用情况
  自2008年6月推出以来,已在国内许多单位广泛应用。
  长沙市已有大量修建性总平面设计是使用本软件绘制。


2、应用前景
 1)填补国内修规设计软件的空白, 存在较大的市场需求;根据调查,国内规划设计单位及规划管理单位数量多,为了摆脱传统人工制图及人工审查,他们急需一套能提高工作效率的修建性详细规划软件,而本软件完全符合他们的要求,因此其应用前景十分光明。
 2)设计成果的电子化表达效果形象直观,能节省一定的设计成本,受到设计单位的欢迎;
 3)设计成果能很好地满足规划管理的要求,它的推广使用得到了许多行政主管部门的支持。
 因此,软件推广应用前景广阔。


五、联系方式
  主管:长沙市城乡规划局
  研发:长沙市规划勘测设计研究院
  技术总负责:龙祯祥
  邮编:410007
  地址:湖南长沙市曙光中路165号
  网址:http://www.csxysoft.com
  邮箱:csxysoft@126.com
  销售电话:0731-88571878
  技术支持:0731-88571878、0731-84186551
  湘源QQ群:99679980
