《湘源修规》2.0版正式发布




        《湘源修建性详细规划CAD系统》2.0版正式发布

[2008-10-18]

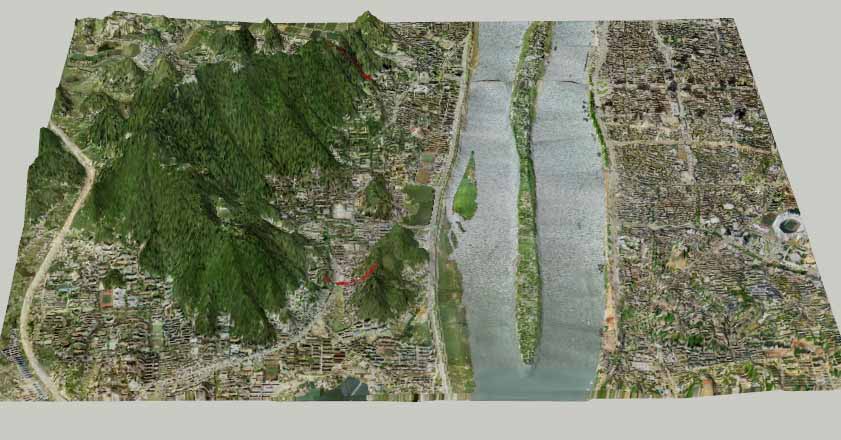

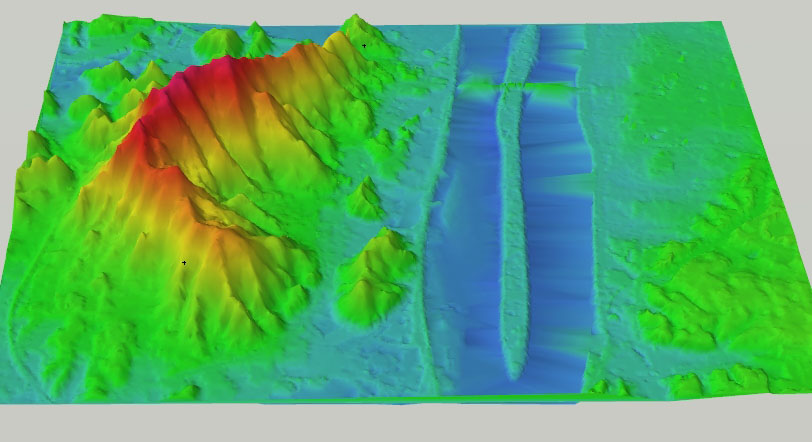

  经过了一年多时间的开发,《湘源修建性详细规划CAD系统》2.0版终于正式发布了。本软件是一套基于AutoCAD平台开发的城市修建性详细规划软件,可用于修建性规划设计、修建性总平面设计、建筑总平面设计及园林绿化设计等,包括市政管网设计、日照分析、土方计算、现状地形分析等功能。
  软件以AutoCAD2008(32)为图形支撑平台,全部程序代码使用VC2005和ObjectArx2008(32)编写,支持Windows 2000/XP/vista等操作系统。

一、软件特性介绍

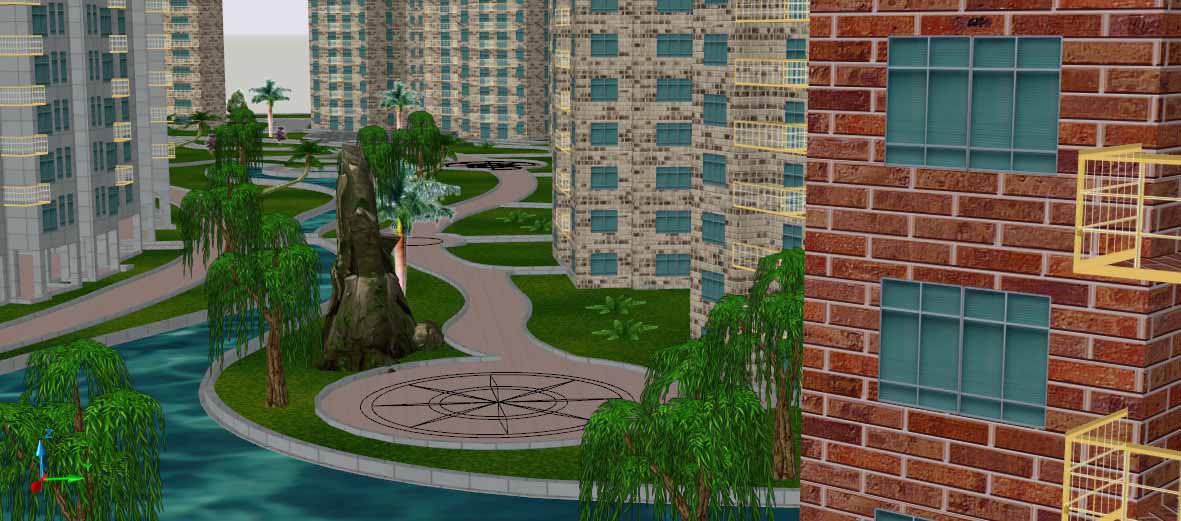

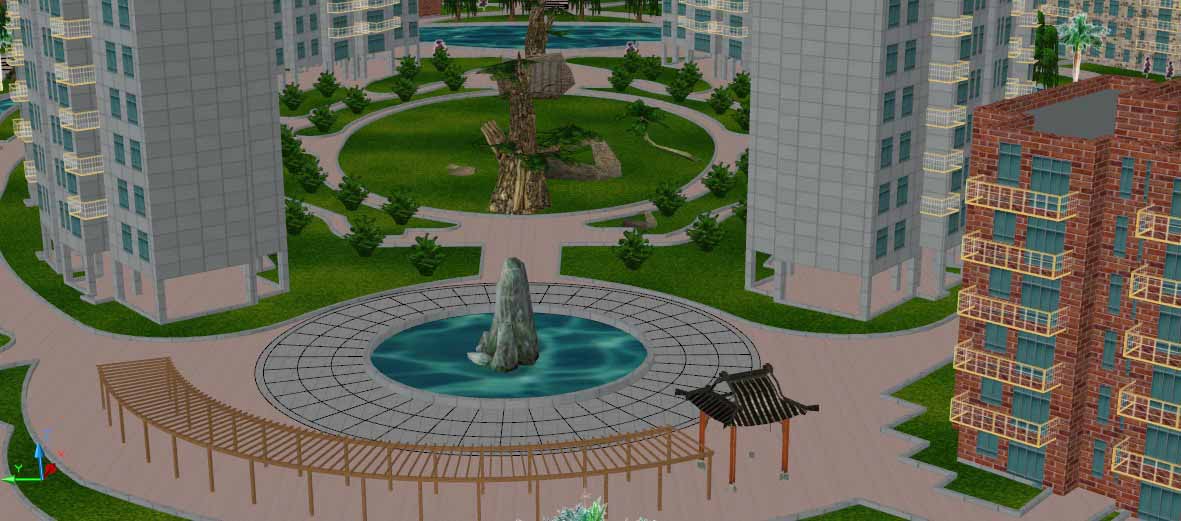

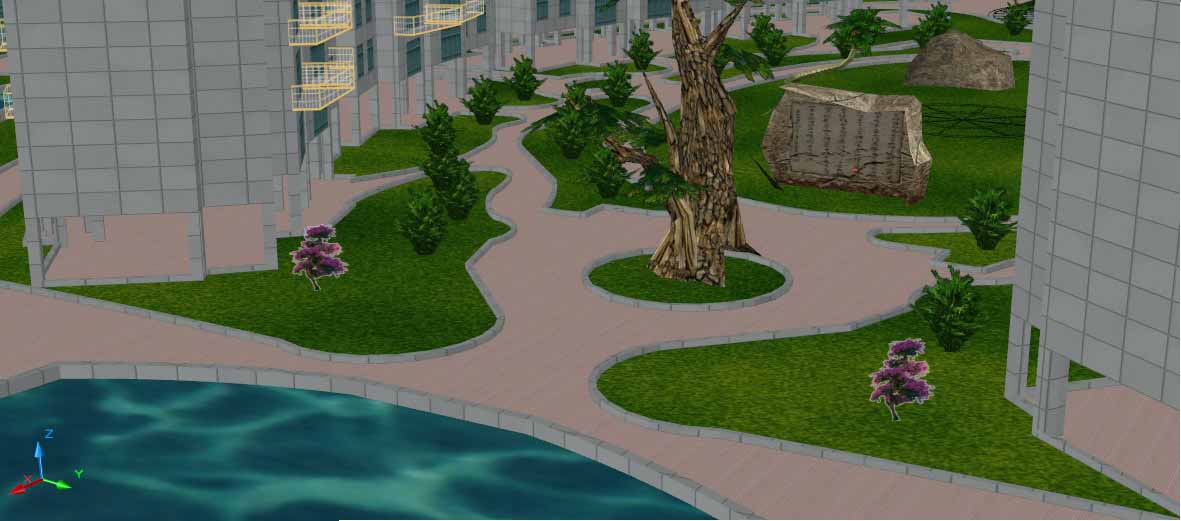

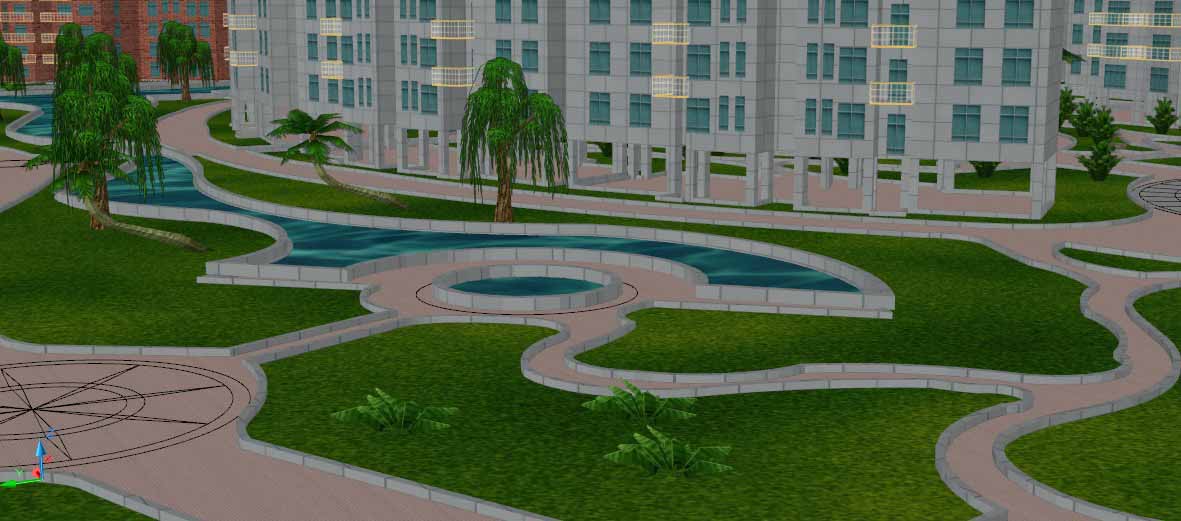

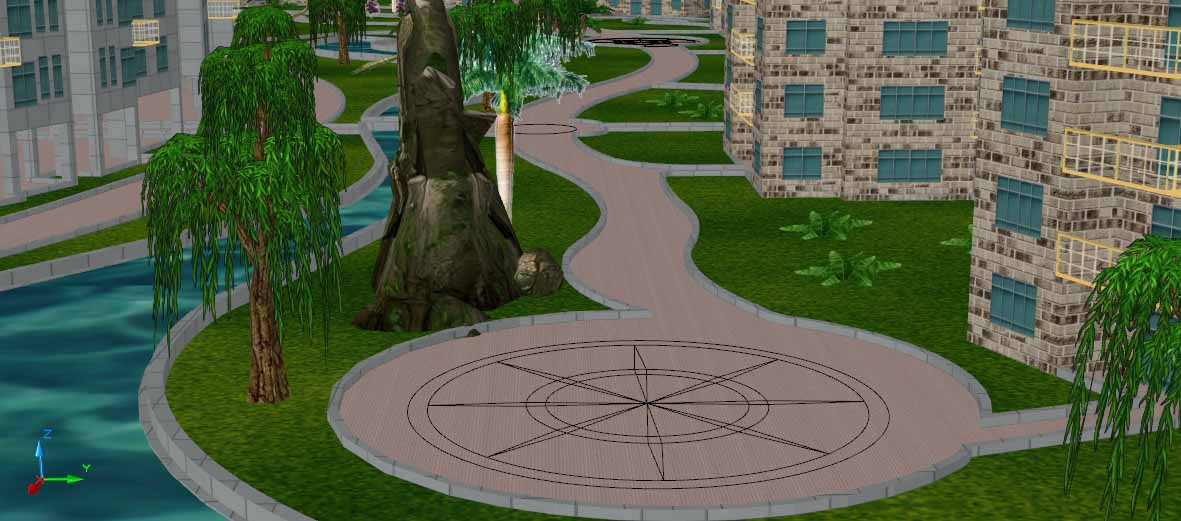

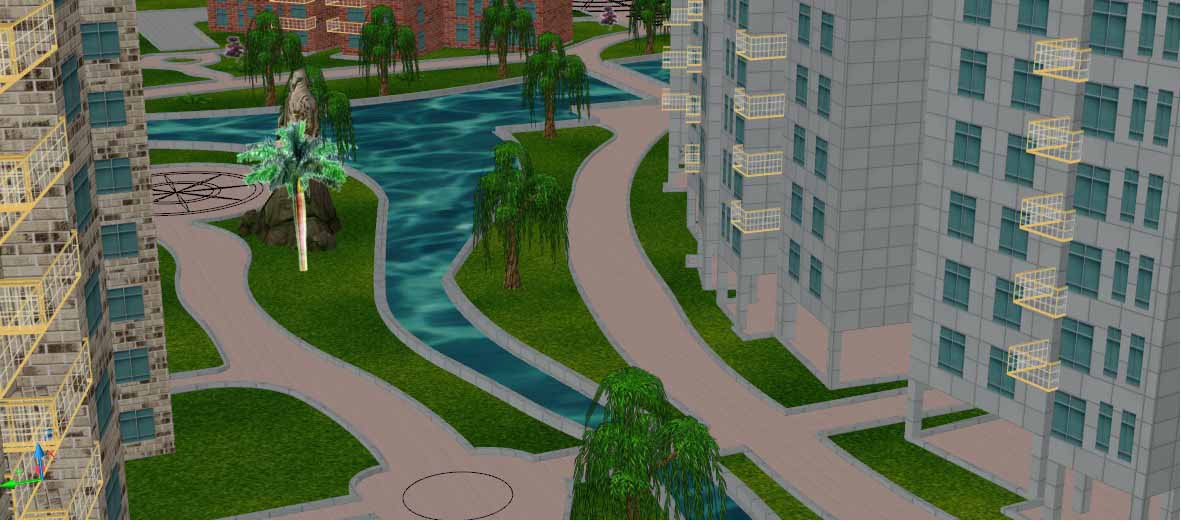

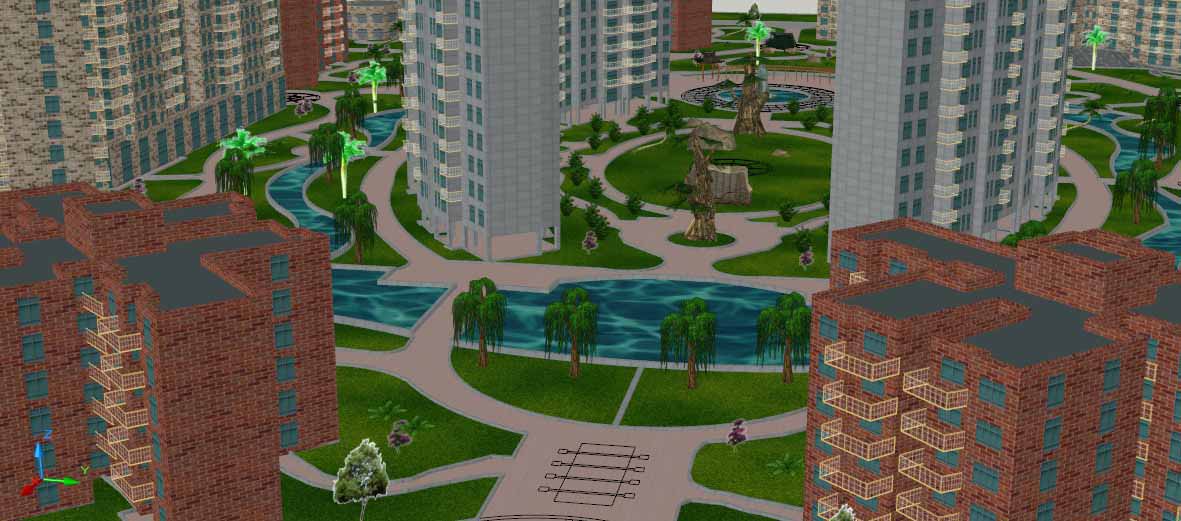

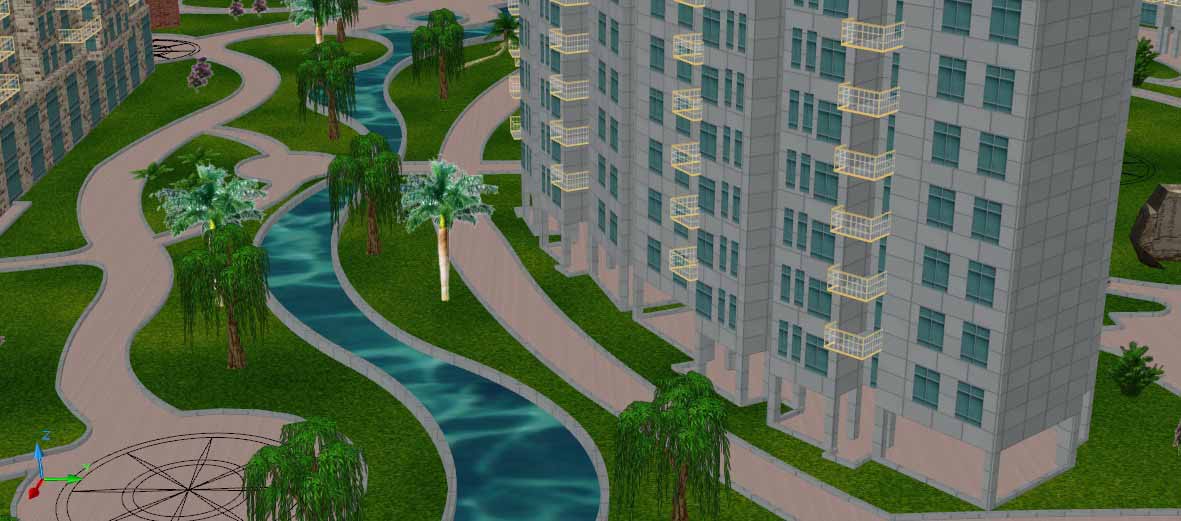

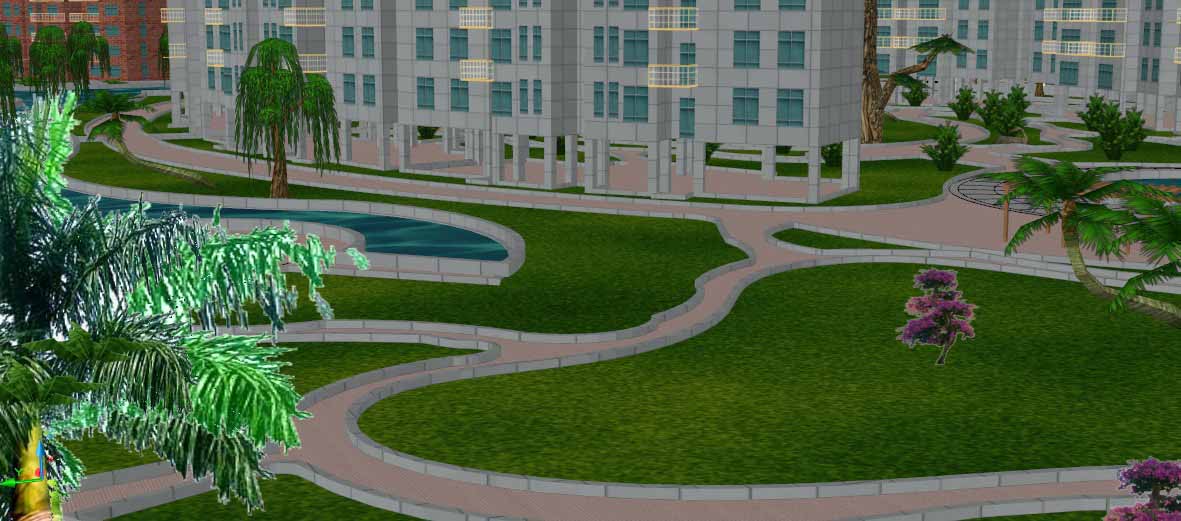

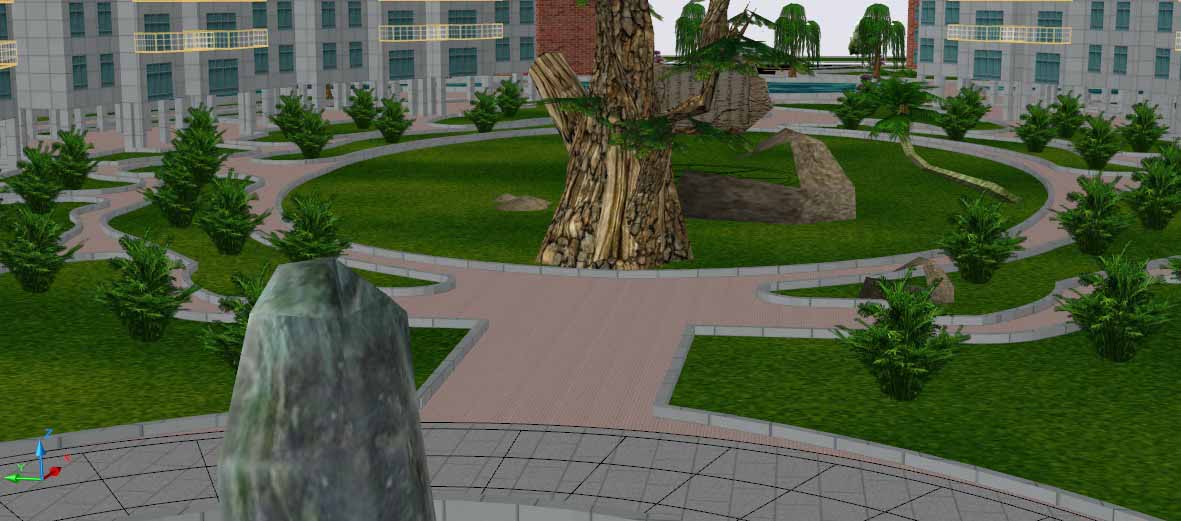

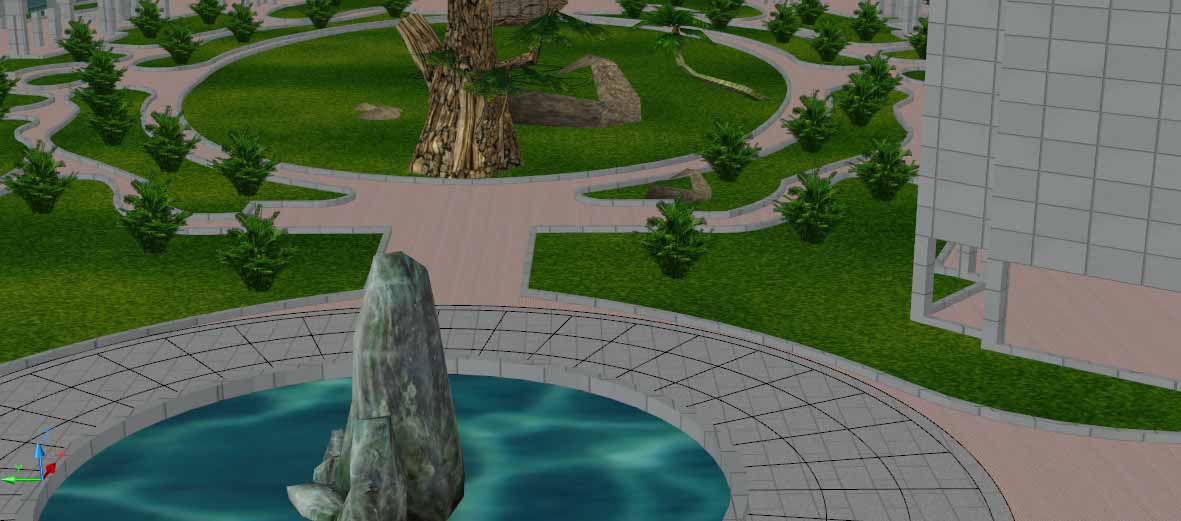

  1、全三维系统。

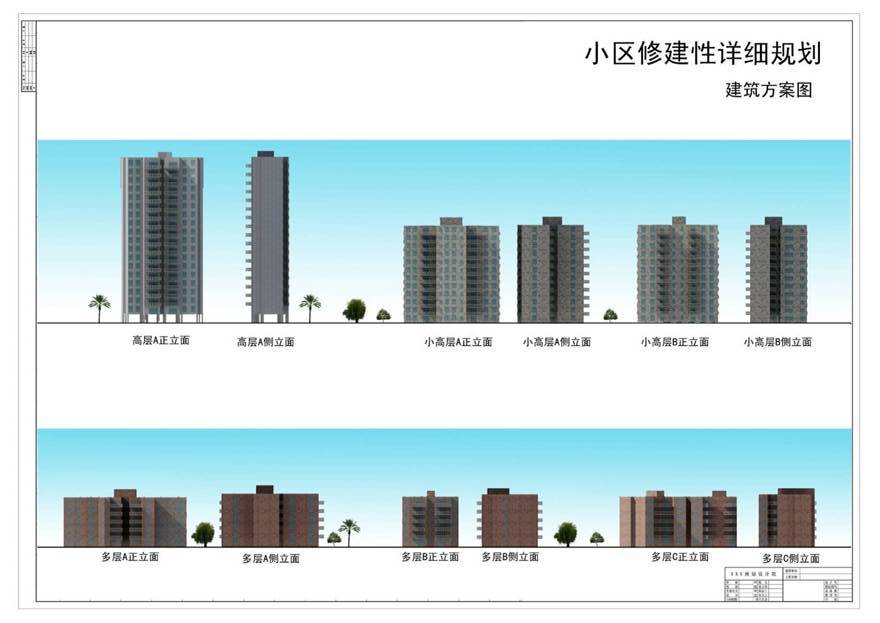

  用户只需绘制平面,立面及三维效果图由软件自动生成。
  设计理念:平面图就是三维图。

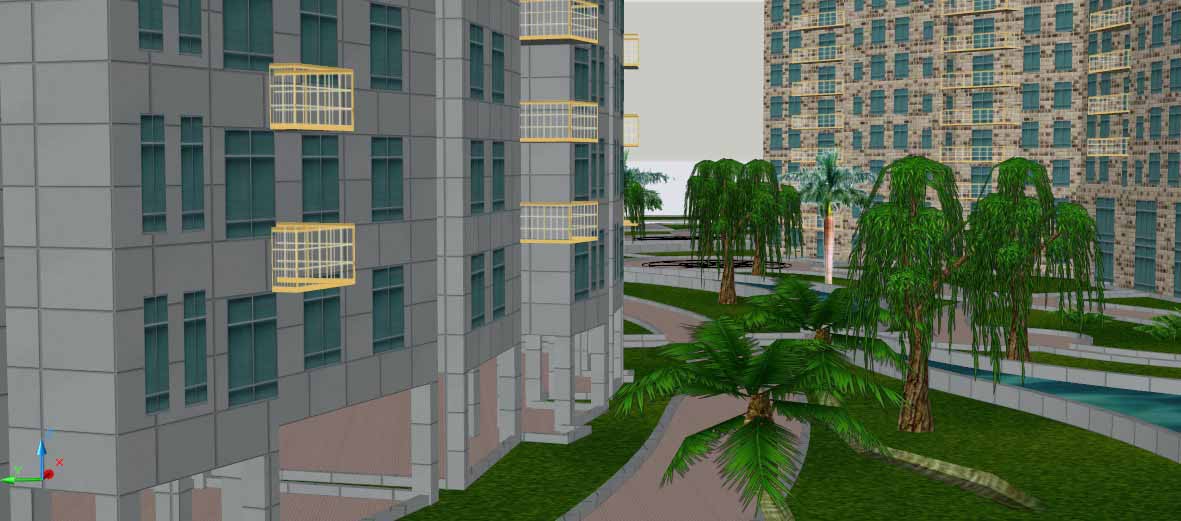

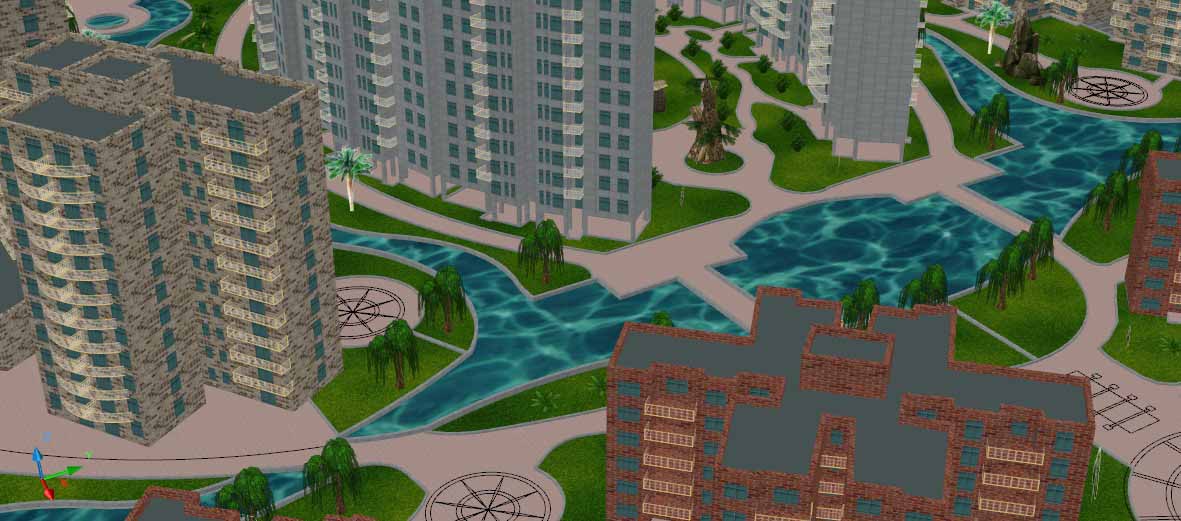

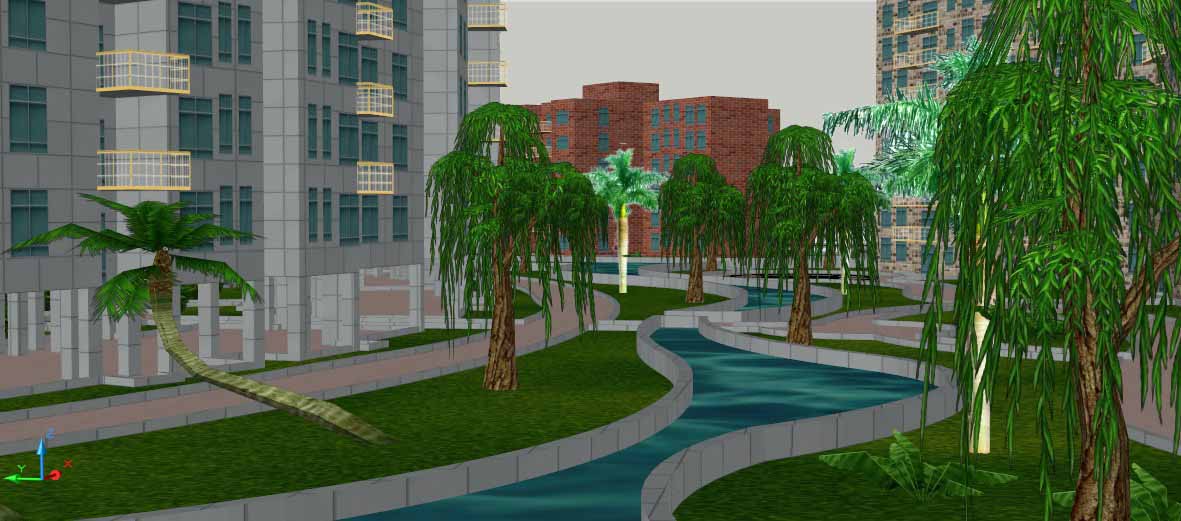

  景观设计一直是规划总平面设计的一个重要内容,但以前设计师只能凭着自己的三维想象,进行高低错落的三维建筑空间设计,因而很难发挥设计师的设计水平。使用本软件,用户可以对景观空间进行调整,例如可以自由调整各建筑物的体量、高度、位置及色彩,可以自由调整绿化位置、形状等。通过漫游或飞行,能直观体验总体的三维效果,因此方便用户对景观进行设计。
  本软件所涉及的对象全部是三维自定义对象。例如地形、道路、建筑、绿地、水面、铺地、树木、小品、球场、台阶、挡墙、停车位等都是三维自定义对象。每个三维自定义对象即包含了平面要素及属性,又包含三维要素及自动贴图。



  2、自动生成图纸。

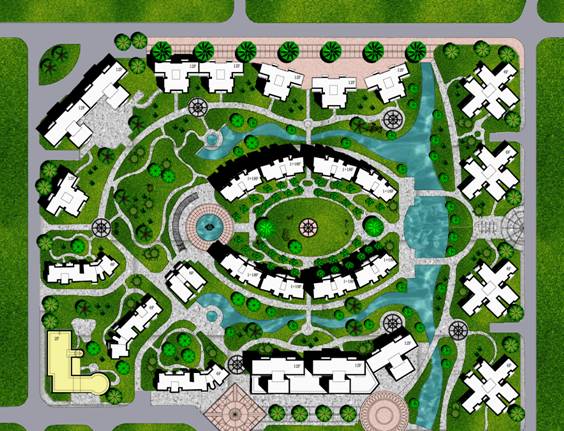

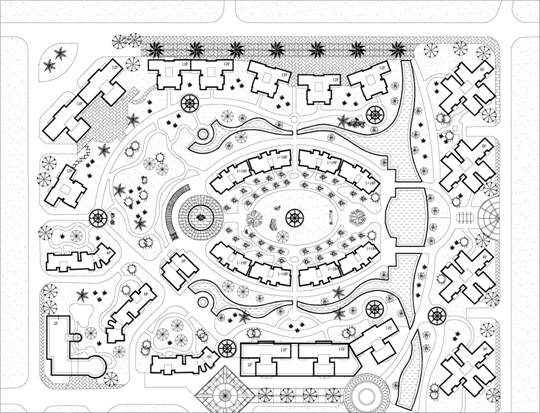

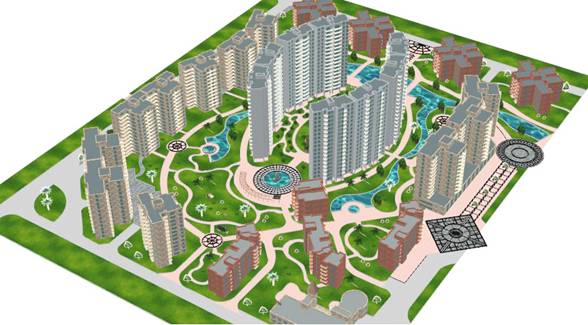

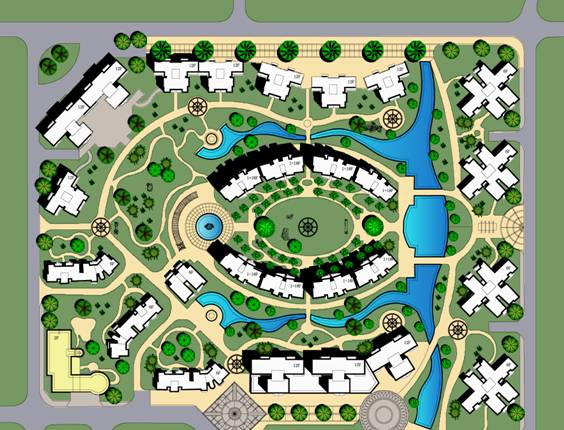

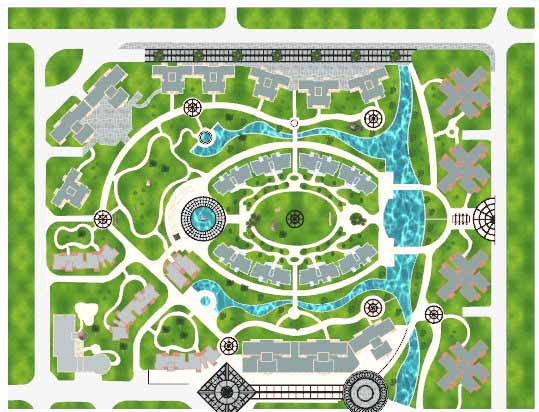

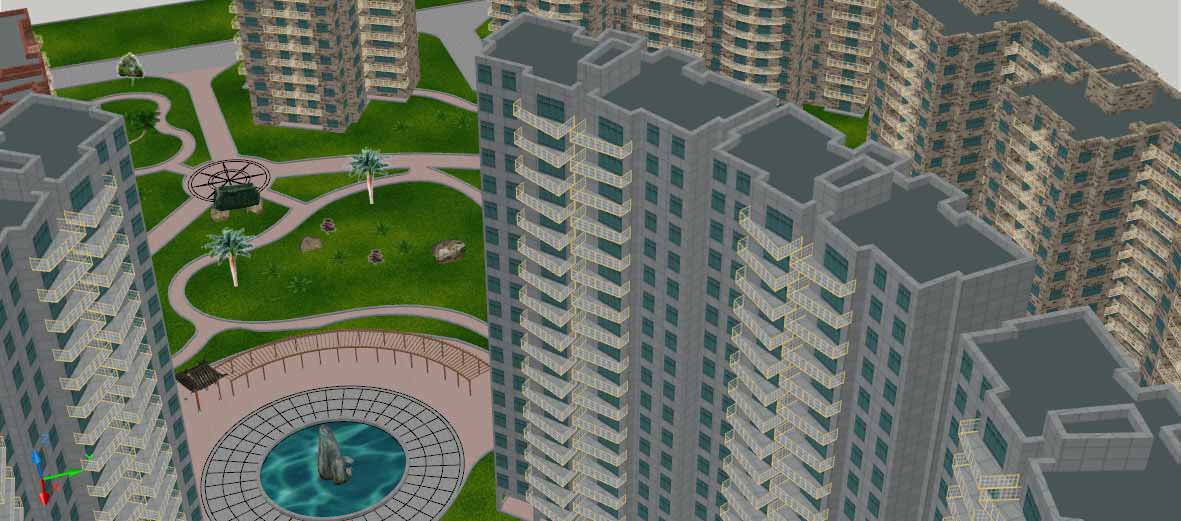

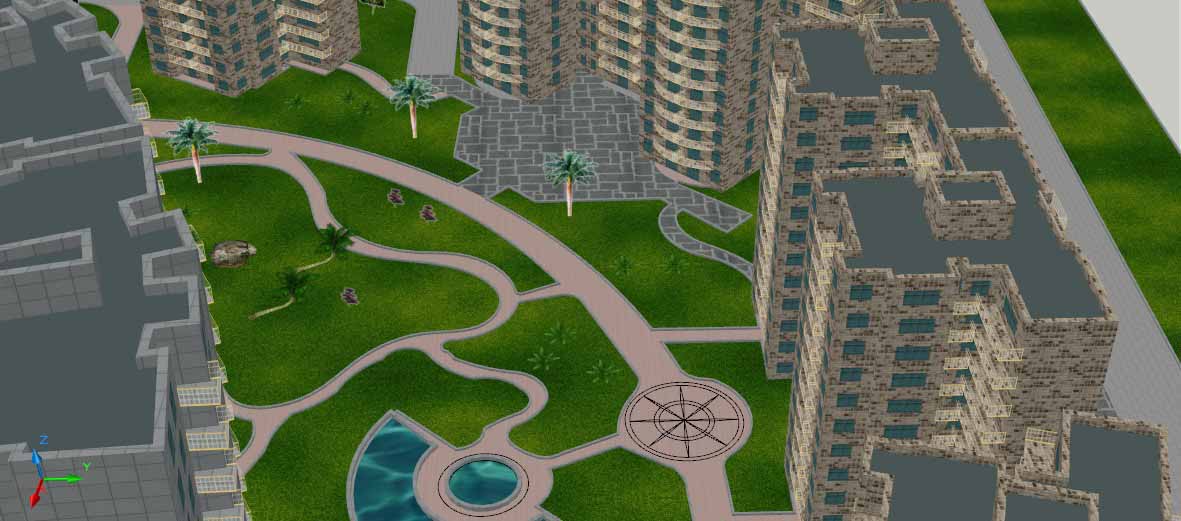

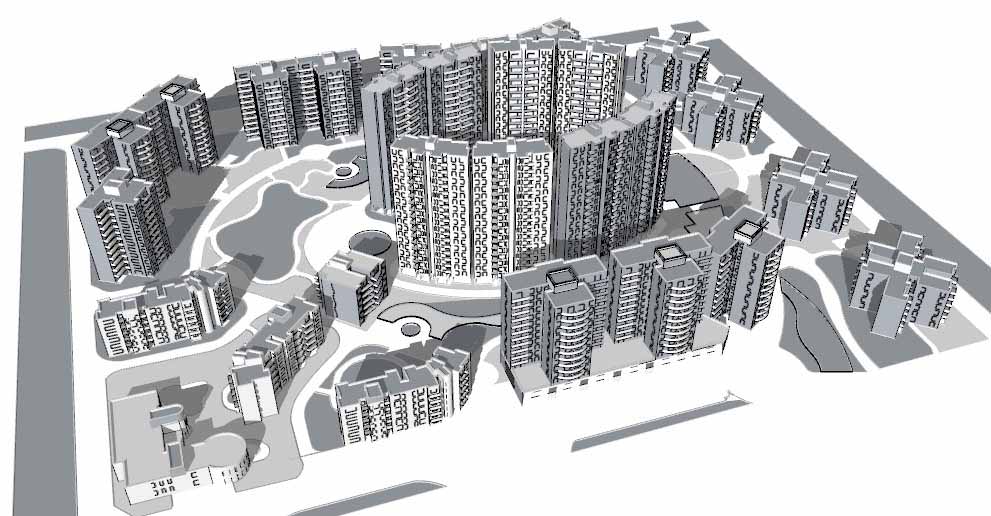

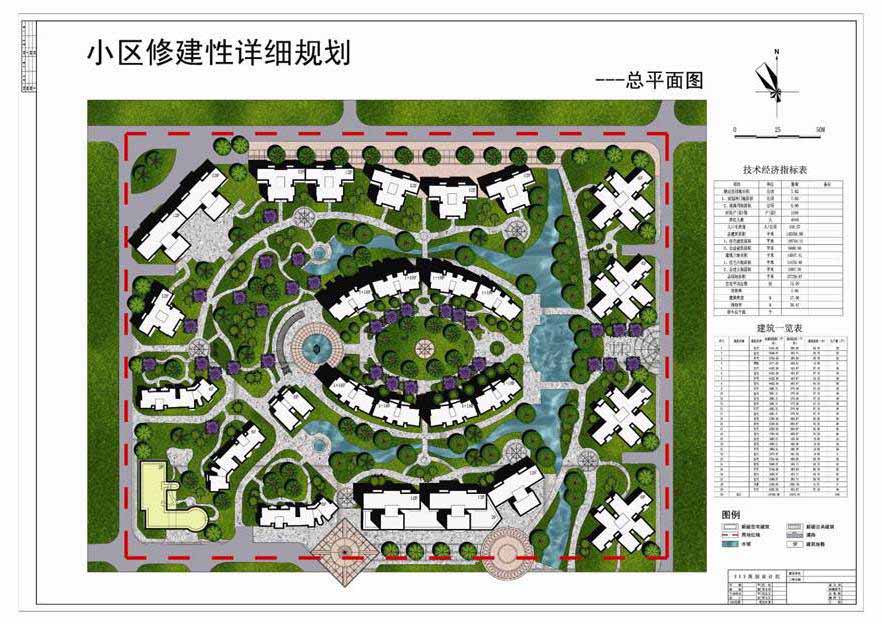

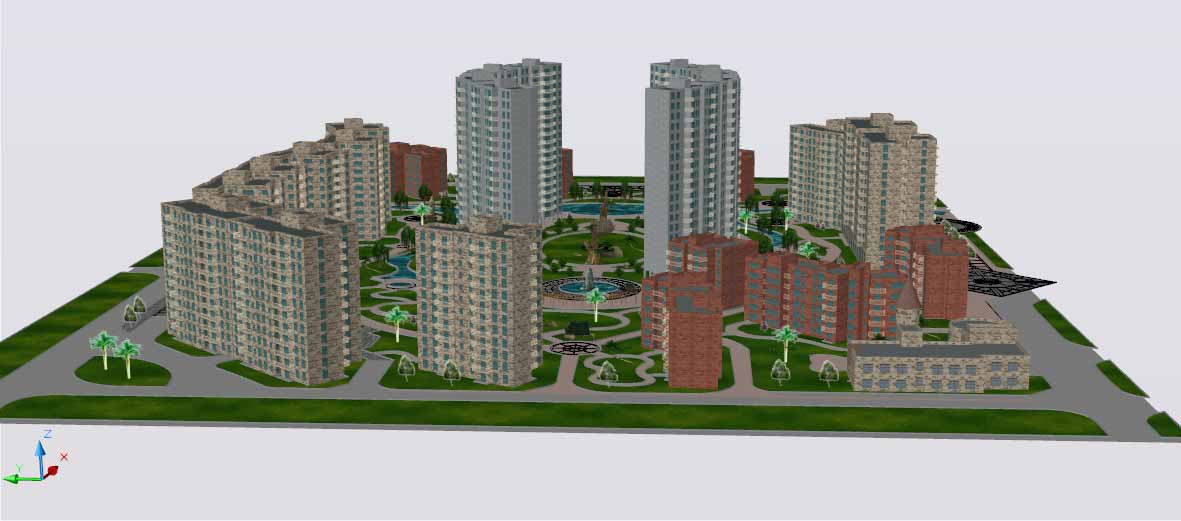

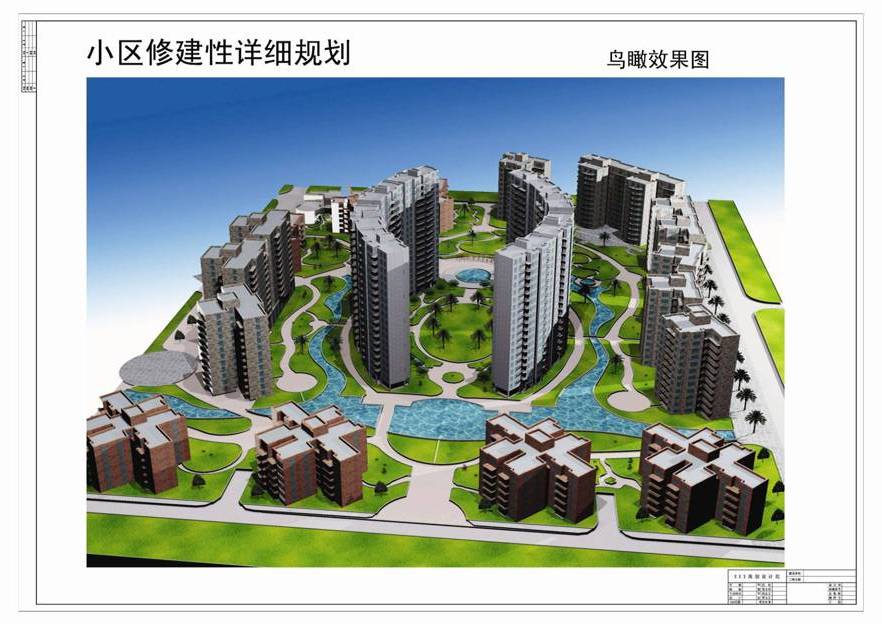

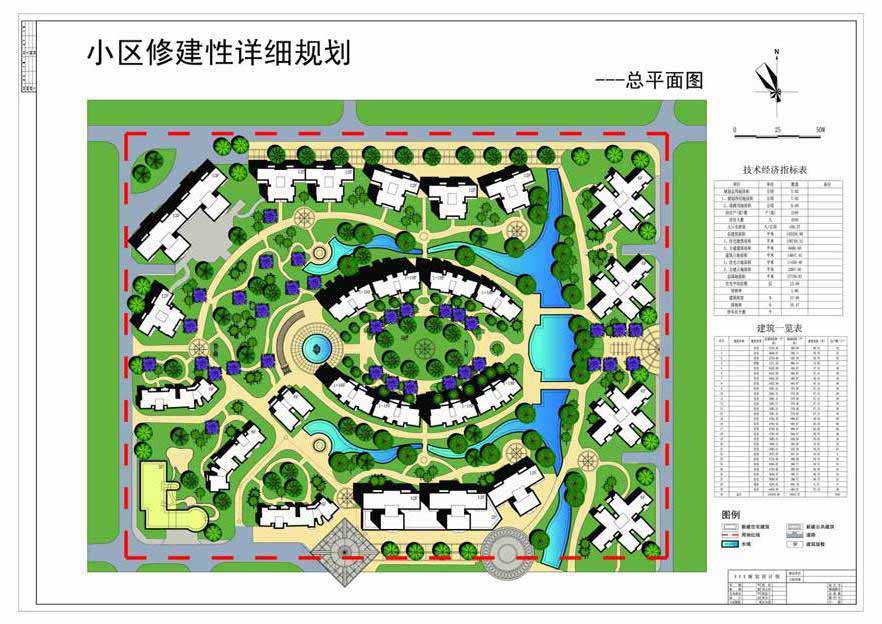

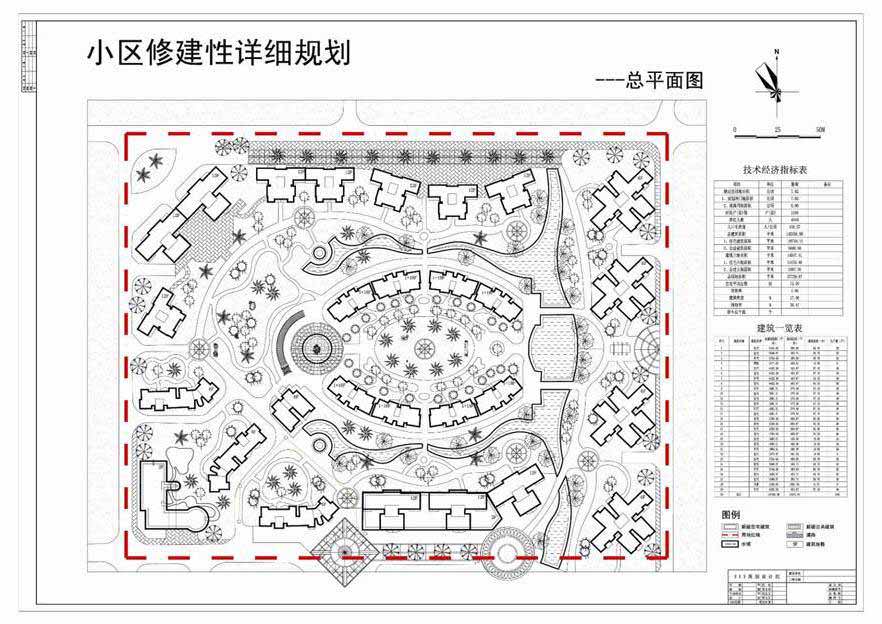

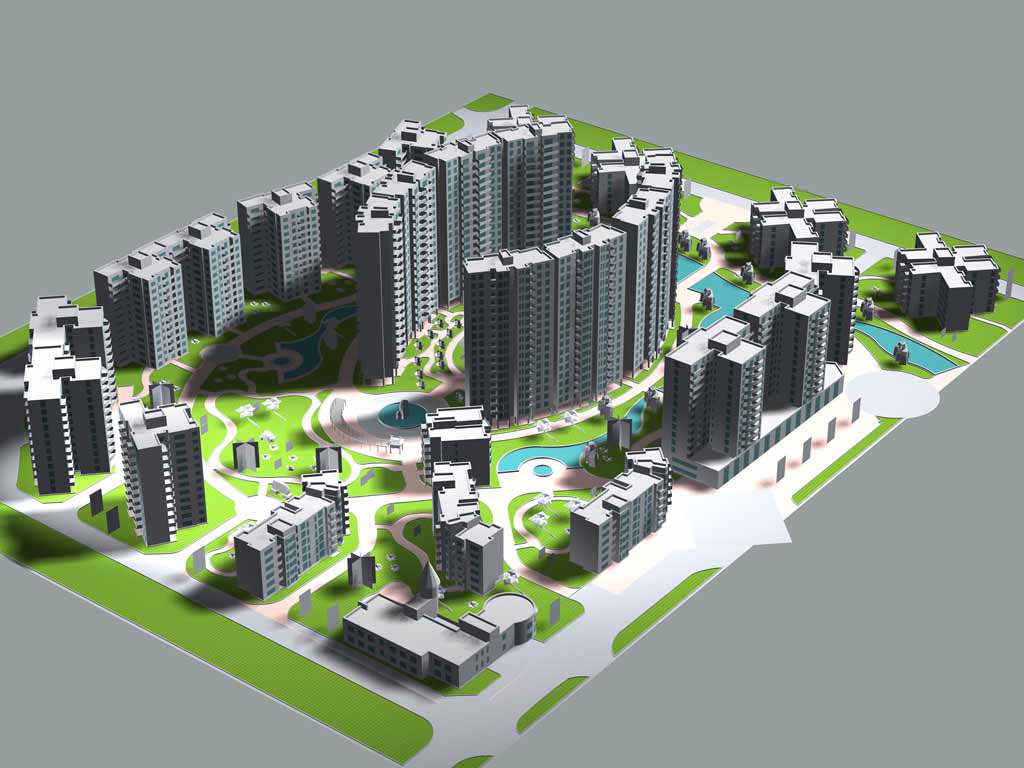

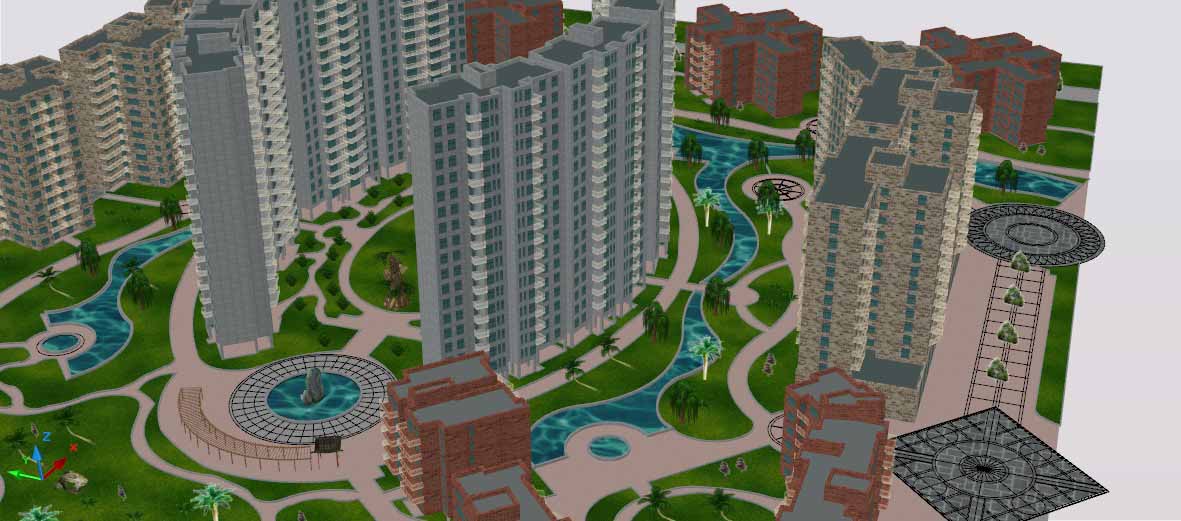

  用户只需绘制黑白总平面图,软件自动生成彩色效果总平面图、三维立体效果总图等。




  提供3dsmax及SketchUp输出功能,可以把所有三维模型输出到3dsmax或Google SketchUp中进行处理。



  3、支持多套配色系统。
  生成彩色效果总平面图或三维立体效果总图时,本软件支持多套配色方案,如亮丽型、暗淡型、夜景型、红色系、绿色系、蓝色系等配色。用户可以任选其中一种,也可自己添加新的配色方案。
  用户也可以随时调整任何实体的颜色及贴图。
  对于三维立体效果总图,目前只提供一套日光柔和型配色,未来还将提供夜景型等配色方案。

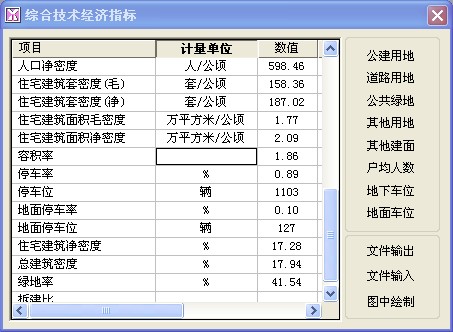

  4、自动计算面积与指标。

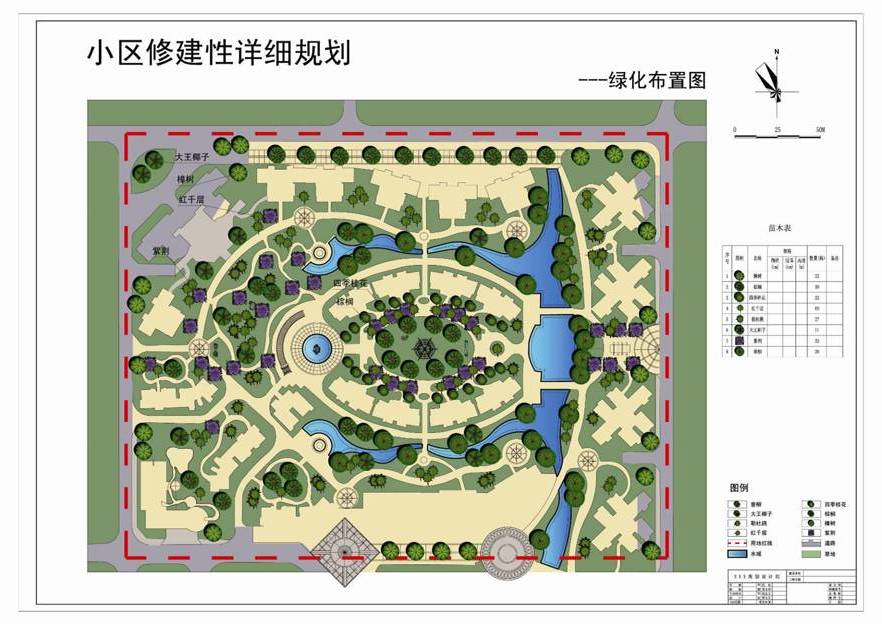

  本软件能自动统计总建筑面积、总建筑基底面积、总绿地面积、总铺地面积、总造价、总户数、停车场个数、树种个数等,能自动计算容积率、建筑密度、绿地率等指标。可以生成建筑情况一览表、苗木表等。
  计算各种面积(尤其是计算绿地面积)是一件十分繁琐的事情,当图纸稍作修改,所有面积需要重新计算,因此常常花费用户大量时间。本软件能随时自动统计各种面积及指标,无需人工干预,因而提高了设计效率。


  5、具有造价预算功能。
  软件可以自动统计总造价,为方案优选及评估提供了条件。例如,可以自动统计建筑物、绿地、苗木、铺地、道路以及其他辅助设施的总造价。

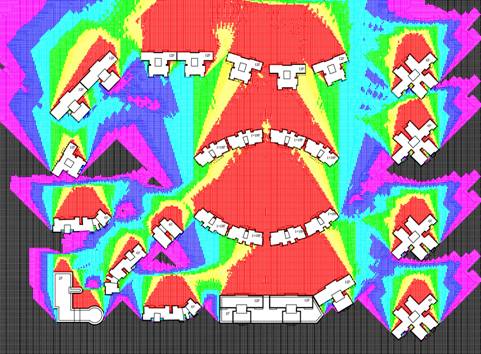

  6、提供日照分析功能。
  采用高精度天文数据,获得太阳的高度角和方位角,从而计算出建筑阴影的精确位置。
  软件可以计算任意点的日照时间总数,可以生成任意时刻的阴影轮廓。提供了单点日照分析、多点日照分析、窗户日照分析及三维日照分析等。另外,在移动建筑对象时,该建筑还会显示冬至日正午太阳的阴影位置。用户可以以此作为参照,对建筑进行调整。


  7、三维管网系统。
  本软件所有管线也采用三维自定义对象,支持自动计算、自动修改标注。

  8、提供了大量图库。

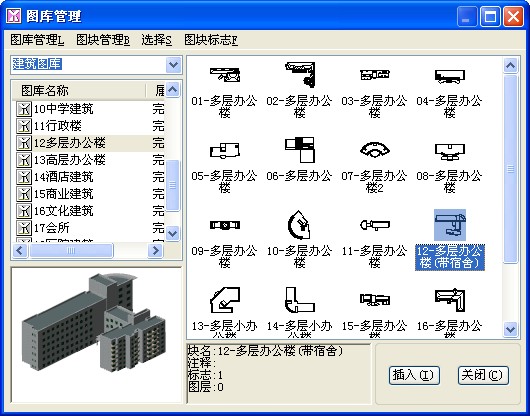

  软件提供了大量图库。其中建筑、绿化、小品等图库全部为三维对象,具有材质及贴图。
  建筑图库:包括别墅、多层住宅、高层住宅、幼儿园建筑、小学建筑、中学建筑、行政楼、办公楼、酒店、商业建筑、文化建筑、会所、医院建筑、工业厂房等。建筑对象都包含了平面详图。
  绿化图库:包括树木等。
  小品图库:包括园林建筑、亭子、塔楼、门楼、雕塑、石头、动物、车等。

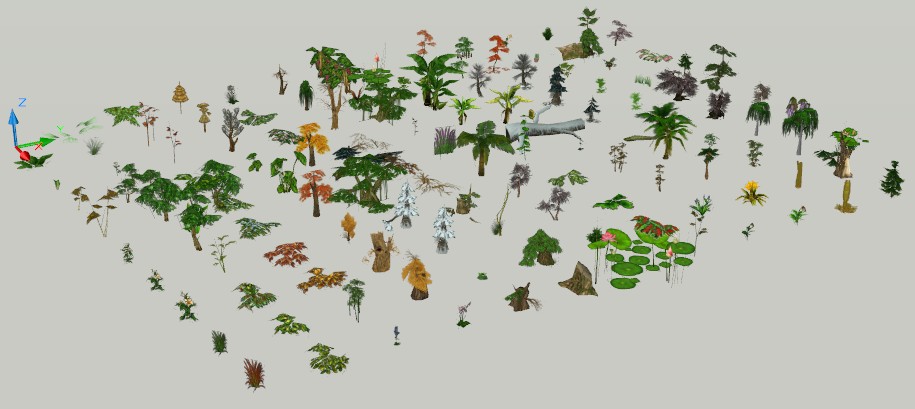

  三维树木库:

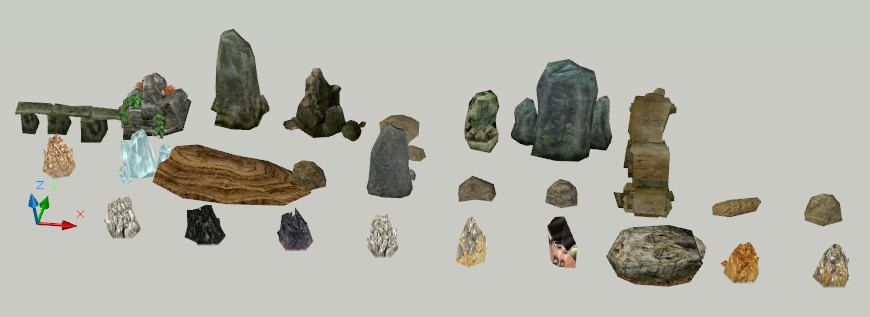

  三维石头库:

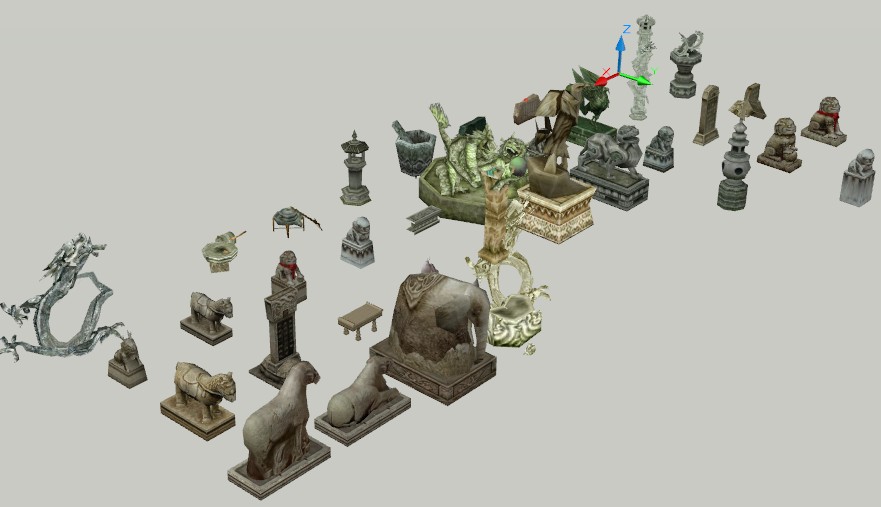

  三维雕塑库:



二、功能模块
  本软件包括地形、道路、建筑、绿化、环境、管网、日照分析、土方计算等八大功能模块。

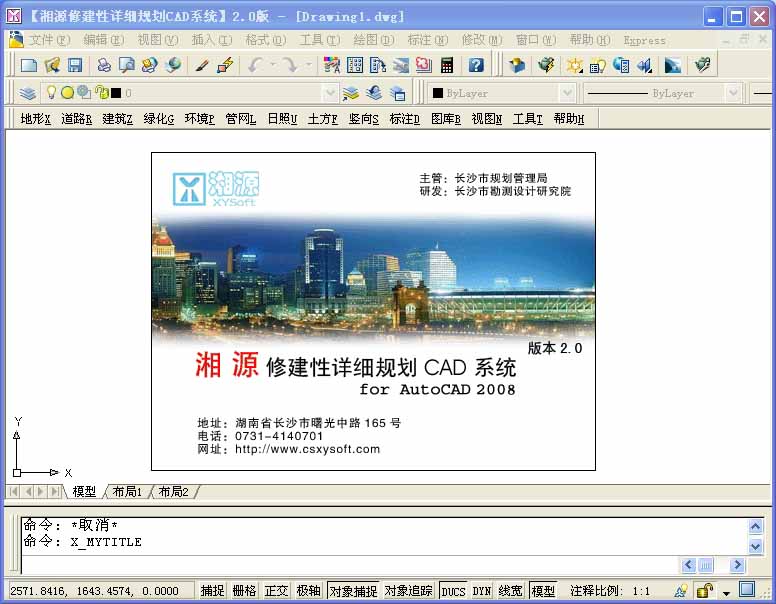

三、软件界面


四、应用案例






















































五、软件下载

  《湘源修规》2.000正式版下载地址:  http://www.csxysoft.com/softdown.asp?id=69
  《湘源修规》2.000学习版下载地址:  http://www.csxysoft.com/softdown.asp?id=71

六、联系方式

  主管:长沙市城乡规划局
  研发:长沙市规划勘测设计研究院
  技术总负责:龙祯祥
  邮编:410007
  地址:湖南长沙市曙光中路165号
  网址:http://www.csxysoft.com
  邮箱:csxysoft@126.com
  联系电话:0731-88571878
  技术支持:0731-88571878、0731-84186551
  湘源QQ群:99679980
